高所作業車Aerial Work Platforms

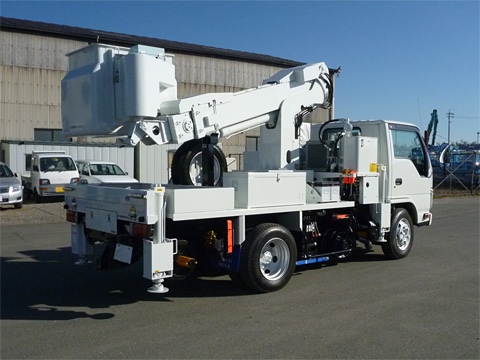

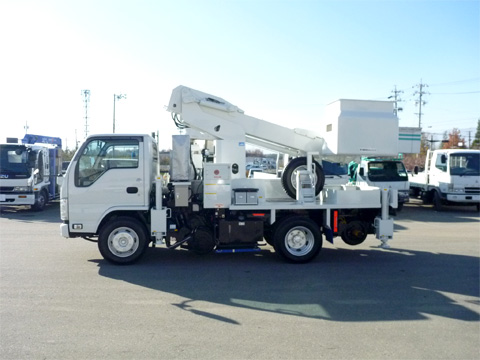

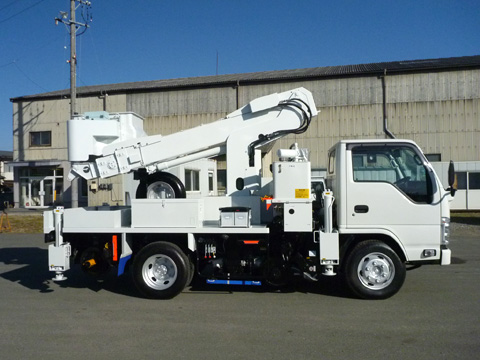

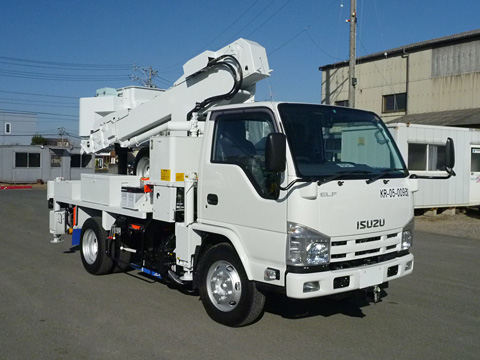

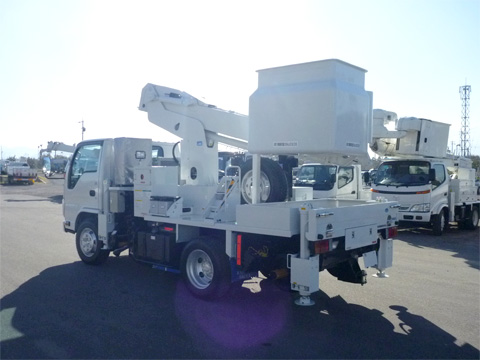

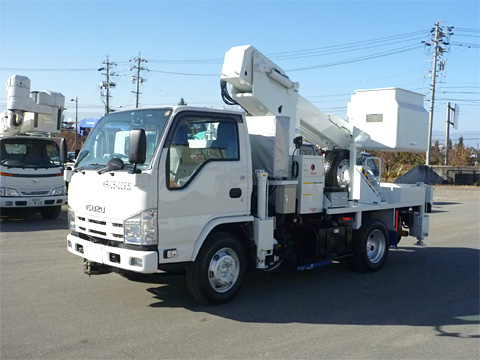

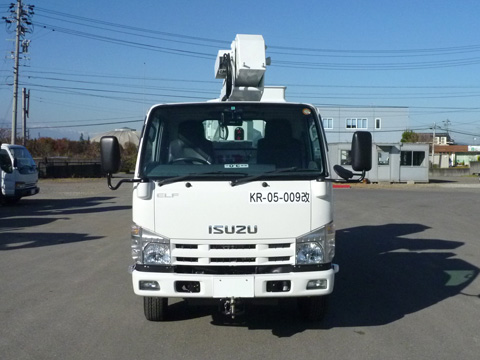

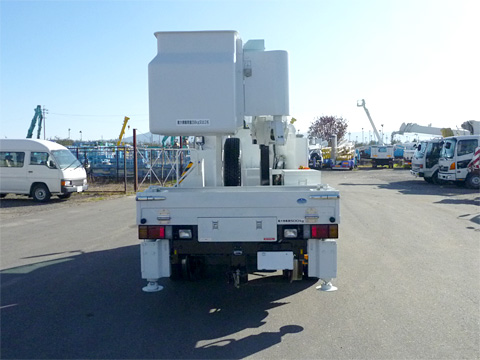

鉄道用9.9mバケット式高所作業車
特長
- レール上でのジャッキ自動張出が可能
- サブバッテリー搭載（切替式）
- 操作性の良いタッチパネル式
- バックアイモニター標準装備
免許区分
中型車（8t）
主要諸元
車輌
| 最大出力 | 110kw（150PS)/2,800rpm |
|---|---|
| 燃料 | 軽油 |
| 乗車定員 | 2名 |
| 最大積載量 | 500kg |
軌陸部
| 鉄輪径 | φ420mm 鉄輪駆動式 （四輪絶縁構造 後鉄輪短絡装置付き） |
|---|---|
| 軌間 | 狭軌（1,067mm）・中間軌（1,372mm）・標準軌（1,435mm）対応 |
| 鉄輪ブレーキ | 油圧モーター抑制ブレーキ＋一圧作動式ディスクブレーキ |
| その他 | 転車台装備 タッチパネル標準装備 運転手検知装備 低速走行装備 |
上部装置
バケット
| 最大地上高 | 9.95m |
|---|---|
| 最大作業半径 | 7.5m |
| 定格荷重 | 200kg |
| 作業寸法 | （幅）700mm×（長）1,000mm×（高）900mm |
ブーム
| ブーム寸法 | 3.37m～7.20m |
|---|---|
| 旋回角度 | 360° |
| 起伏角度 | -15.5～70.5° |
緊急用装置
- 補助バッテリ
- 電磁ポンプ
- 手動ポンプ
- 緊急停止
- 保安ブレーキ
主要寸法図<
主要寸法図です。下の画像をクリックすると拡大図面をご覧いただけます。
作業半径図
作業半径図です。下の画像をクリックすると拡大図面をご覧いただけます。
※本商品は予告なく外観・仕様の変更を行う場合がございますので、ご了承ください。
