鉄道用旋回作業台Aerial Work Platforms
特長
- 上部での遠隔走行可能
- 非常用電磁ポンプ・手動ポンプ付き
- サブバッテリー搭載
- 低速走行機能付き
免許区分
中型車（8t）
主要諸元
車輌
| メーカー | いすゞ自動車（株） |
|---|---|
| 型式 | 2PG-NKR88YM |
| 全長 | 5,630mm |
| 全幅 | 1,970mm |
| 全高 | 3,270mm |
| 最低地上高 | 100mm 以上 |
| 積載量 | 500kg |
| 燃料タンク | 軽油63L |
| 乗車定員 | 2 名 |
| 車両総重量 | 7,990kg |
鉄車輪装置
| 適応軌道 | 狭軌（1,067mm）・中間軌（1,372mm）・ 標準軌（1,435mm） |
|---|---|
| 軌道走行 | 勾配 0/1,000 最高時速 35km/h |
| 登坂能力 | 勾配 35/1,000 発信・走行可能 |
| 軌間変更 | 前輪 油圧シリンダ伸縮式 後輪 手動式 |
| 脱輪防止 | 後鉄車輪フレーム中心を回転センターとする 左右揺動装置 |
転車台装置
| 設置部 | レール接地面（絶縁）硬質プラスチック取付 |
|---|---|
| 落下防止装置 | 機械式落下防止装置（自動フックイン及びフックアウト） |
| 旋回動作 | ターンテーブル上下間の旋回ベアリングによる回転作動 油圧モーターでの下板回転（無負荷時） |
制御装置
| タッチパネル | 走行操作・照明機器操作・各種警報・警報履歴画面 |
|---|---|
| スイッチパネル | 緊急停止ボタン（タッチパネル内操作スイッチのバックアップ用） |
作業台装置
| 揚程 | 最高床面高さ 4,790mm（載線時） |
|---|---|
| 最大積載荷重 | 500kg |
| 旋回時先端荷重 | 250kg |
| 作業デッキ外寸法 | 長さ3,800mm ×幅1,600mm 手すり高さ970mm |
| 旋回作業半径 | 3,000mm 左右旋回90 度 |
| 後出台装置 | シリンダー伸縮により車両後方に伸縮する作業床を取付 伸長ストローク1,200mm |
| 昇降装置 | シリンダー伸縮によるシザースリフト昇降作動 昇降ストローク2,000mm |
| 手すり | スライド引き上げ式手すり |
| 上部操作ボックス | 手すりと共に昇降する操作ボックス （昇降・旋回・後出台・非常停止などの各種スイッチ、各種表示灯搭載） |
非常用装置
| 補助バッテリー | メインバッテリーのバックアップ用 |
|---|---|
| 電磁ポンプ | DC24V にて駆動するバックアップ用油圧ポンプ（30秒定格） |
| 手動ポンプ | 人力にて駆動するバックアップ用ポンプ |
| 緊急停止 | 走行停止と軌道走行装置への作動油供給を停止 |
| ロッキングハブ | 非常時に接続を断ち切り鉄車輪をフリーにする機能 |
| 保安ブレーキ | 運転席に設置 手動油圧式ブレーキ |
その他
| 運転手検出 | 運転手不在時の非常停止（光電センサーにより検出） |
|---|---|
| 連結装置 | 車両前後に取付 ピンリンク式（ピン径φ 25mm） |
| 軌道上ブレーキ灯 | 軌道走行時は「赤色」 ブレーキランプは点灯しない 制動時...車両方向指示器が左右交互に点滅 停車時...車両方向指示器が左右同時に点滅 |
装備品
| 荷箱 | アルミアオリ |
|---|---|
| ステップ | 運転席内への乗降用（左右各1 箇所） 荷箱内への乗降用（後部1 箇所） 作業台装置への乗降用（左側面1 箇所） |
| バックアイカメラ＆ モニタ |
ベース車両備付 |
| 照明 | 鉄輪灯・・・DC24V × 2 個（LED 白） タイヤ灯・・DC24V × 2 個（LED 白） 後照灯・・・DC24V × 2 個（LED 白） 作業台照明・上部：DC24V × 4 個（LED 白） 下部：DC24V × 1 個（LED 白） |
| その他 | 転車台自動回転機能、 外部電源取出口、 サイドスカート取手取付、 絶縁短絡切替装置 |

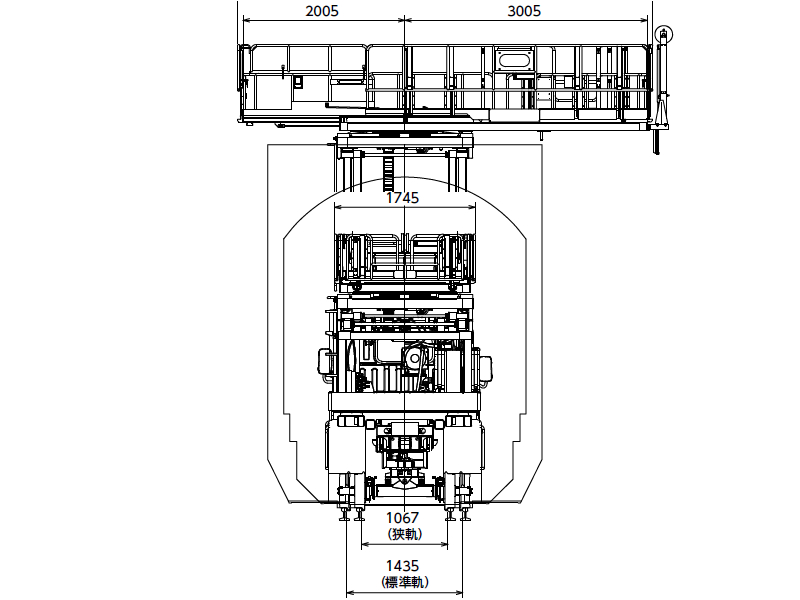

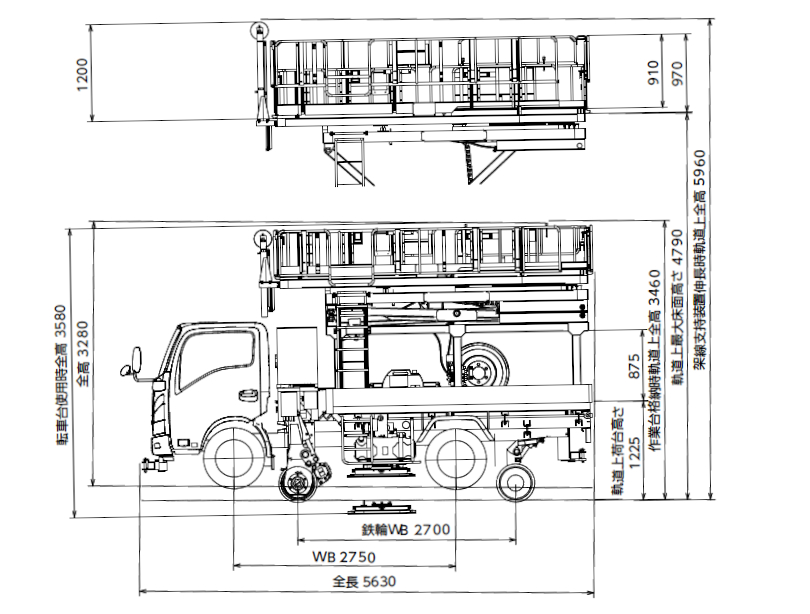

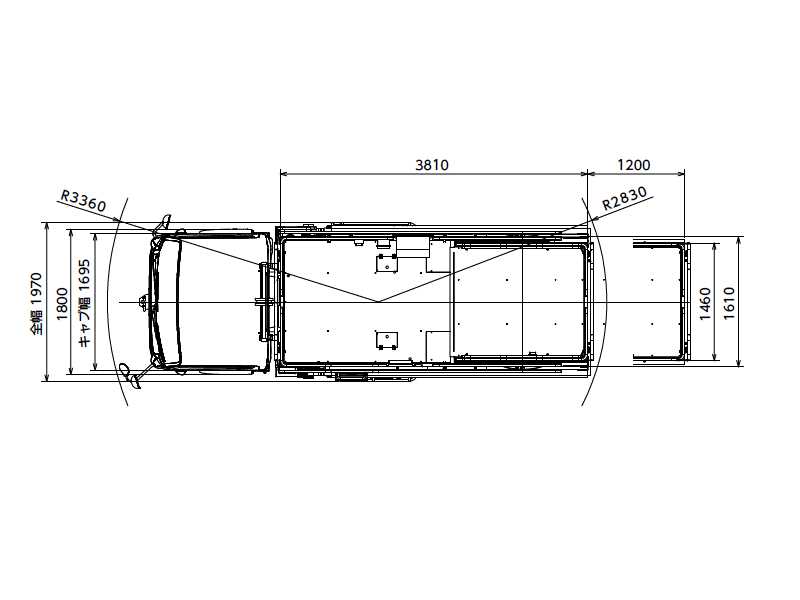

主要寸法図
主要寸法図です。下の画像をクリックすると拡大図面をご覧いただけます。
※本商品は予告なく外観・仕様の変更を行う場合がございますので、ご了承ください。
