高所作業車Aerial Work Platforms

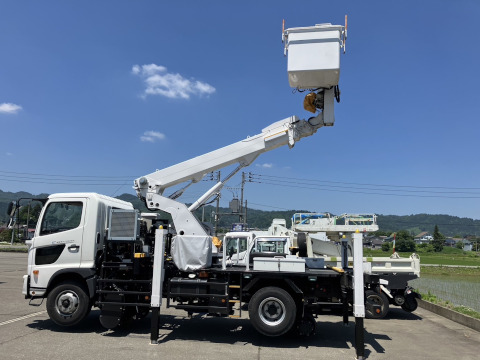

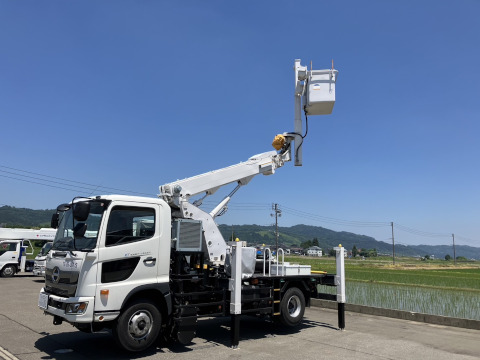

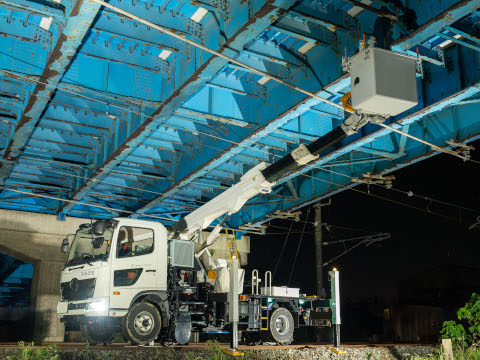

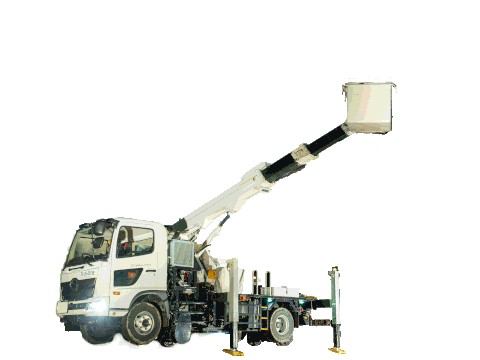

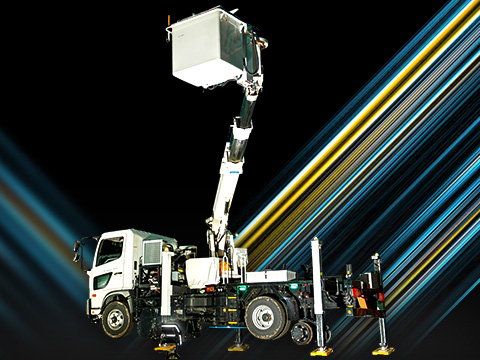

鉄道用12mリフター付きバケット車

特長

  • 載線・離線に便利な転車台付き
  • バケット昇降ストローク1.5m
  • サブバッテリー搭載(切替式)
  • バケット後方格納で回送時の高さを低減
  • アウトリガー自動張出/格納機能付き
  • 共同開発者:JR東日本コンサルタンツ株式会社

適応軌間

  • 狭軌(1067G)/標準軌(1435G)

型式認定番号

  • TX-05-001改

免許区分

  • 中型免許
  • 技能講習(高所作業)

主要諸元

メーカー (株)トノックス
軌陸型式 TX60R-J01型

車両諸元

最大積載量 500㎏
乗車定員 2名
車両重量 9610㎏
車両総重量 10220㎏
車両メーカー 日野
車両型式 2KG-GC2ABA
燃料 軽油

高所作業装置

メーカー 上成工業(株)
最大地上高 12m
最大作業半径 9m
積載荷重 200㎏(2名)

軌陸装置

駆動方式 油圧モーター式前鉄輪駆動(チェーン駆動)
ブレーキ形式 前車軸 油圧モーターブレーキ
後車軸 機械式ディスクブレーキ
絶縁・短絡 4輪絶縁(短絡切替ハーネス付)

非常装置

非常用装置 緊急停止ボタン/保安ブレーキ
非常用格納装置 非常用油圧手動ポンプ

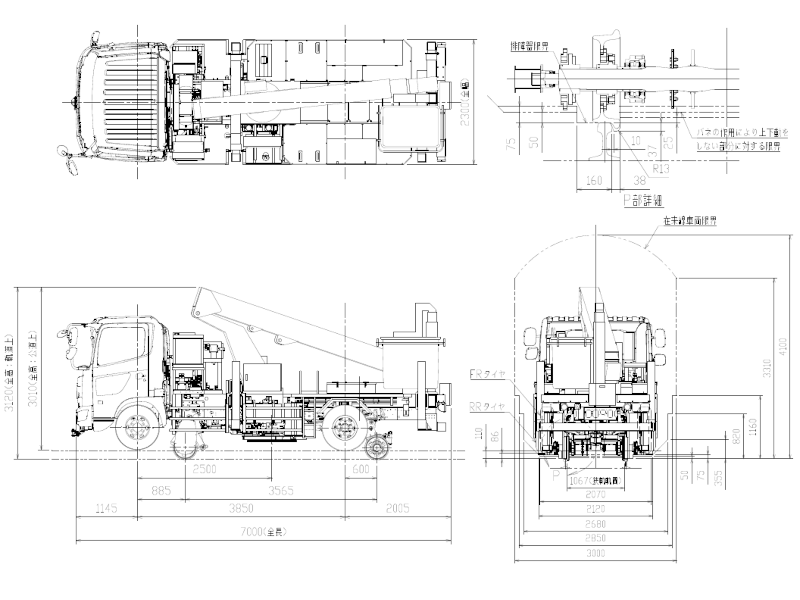

主要寸法図

主要寸法図です。下の画像をクリックすると拡大図面をご覧いただけます。

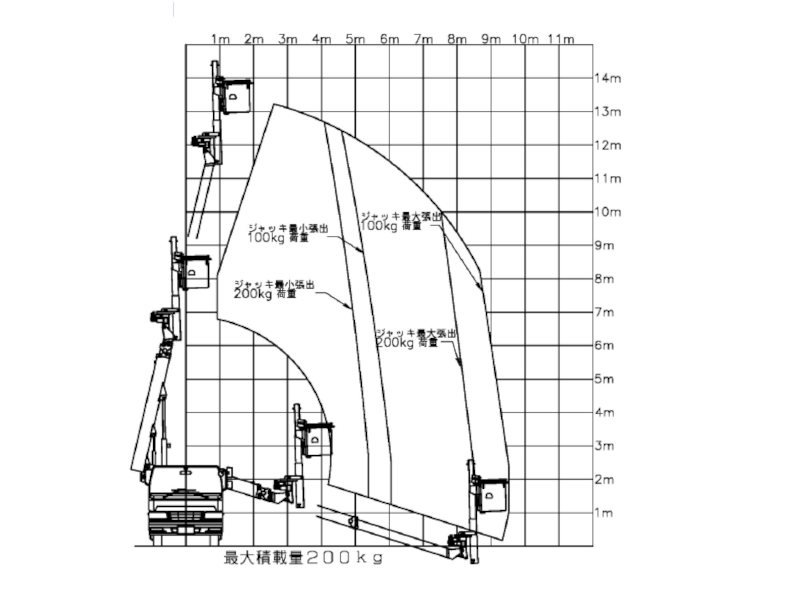

側方作業範囲

側方作業範囲です。下の画像をクリックすると拡大図面をご覧いただけます。

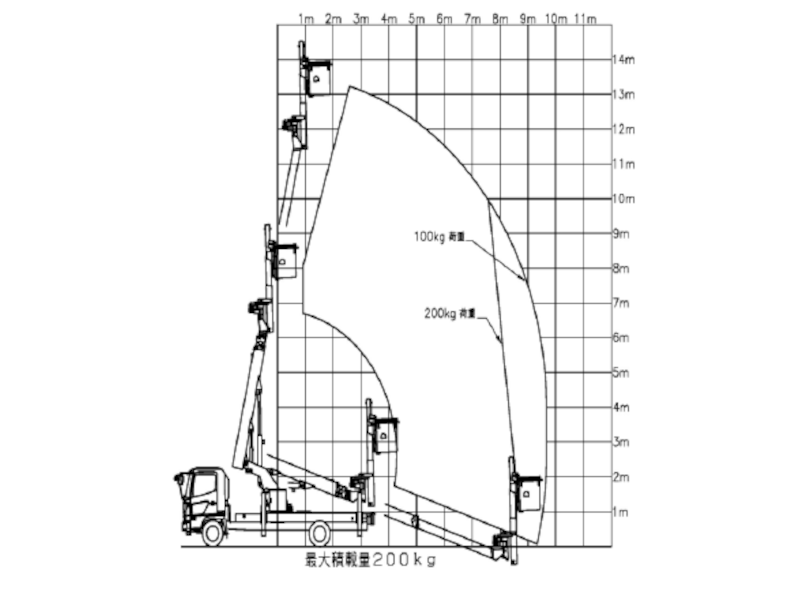

後方作業範囲

後方作業範囲です。下の画像をクリックすると拡大図面をご覧いただけます。

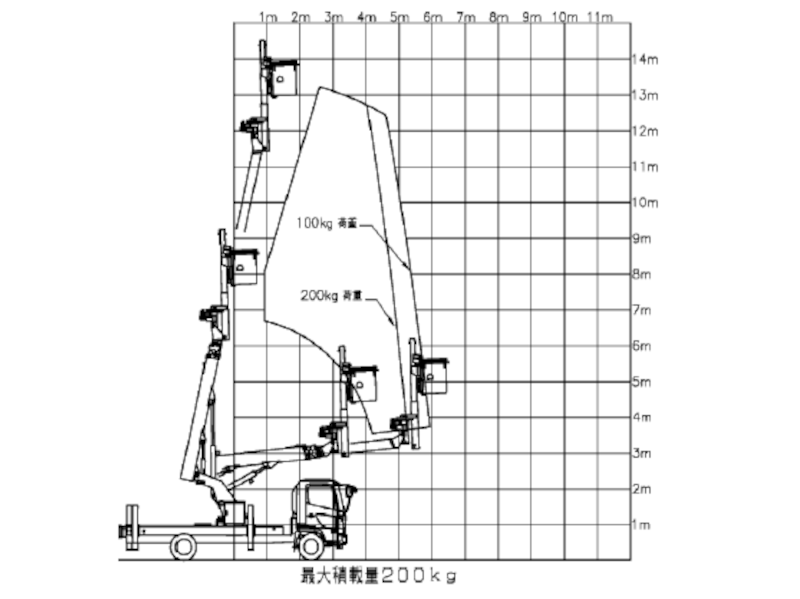

前方作業範囲

前方作業範囲です。下の画像をクリックすると拡大図面をご覧いただけます。
